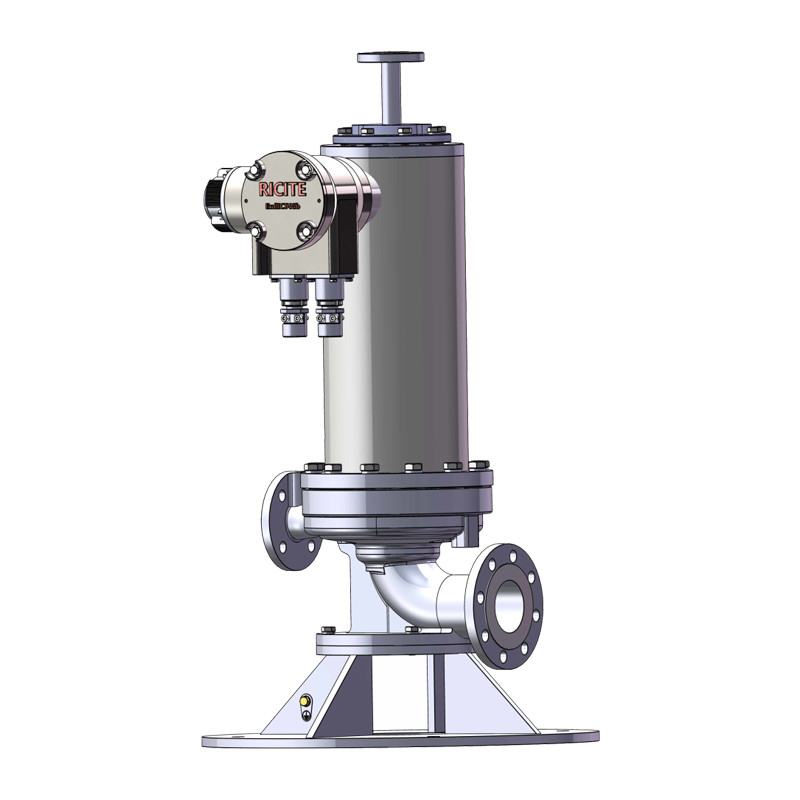

Bomba de motor enlatada vertical para productos químicos
| Lugar de origen: | CHINA |
| Nombre de la marca: | RICITE |
| Número de modelo: | LR |
| Cantidad de orden mínima: | 1 sistema |
| Detalles de empaquetado: | CASO DE MADERA |
| Tiempo de entrega: | 5-8 dayes del trabajo |
| Condiciones de pago: | T/T, L/C |
| Capacidad de la fuente: | 50 sistemas por día |
|
Información detallada |
|||
| Lugar de origen | CHINA | Nombre de la marca | RICITE |
|---|---|---|---|
| Número de modelo | LR | Nombre del producto: | Bomba conservada circulación reversa vertical del motor de LR |
| El color: | Rojo, azul modificado para requisitos particulares | FLUJO: | 300m3/h |
| elevación: | el 110m | Temperatura: | ~120℃ (modifique para requisitos particulares según las necesidades) |
| El poder: | 110kw | Viscosidad: | 100mm/s |
| Aplicación: | petróleo, químico, farmacéutico, electrochapando | Resaltar: | bomba conservada vertical del motor,bomba conservada 300m3/h del motor,bomba conservada vertical |
Descripción de producto
LR Bomba de motor enlatada de circulación vertical inversa
Descripción
La bomba de motor enlatada está compuesta por un motor eléctrico blindado y una bomba, y es una bomba sin sellar que rompe el dispositivo de sellado tradicional del eje giratorio de la bomba,lograr un funcionamiento perfecto sin fugas.
El accionamiento de una bomba centrífuga ordinaria es conectar el eje del impulsor de la bomba con el eje eléctrico a través de un acoplamiento, de modo que el impulsor y el motor eléctrico giran juntos y trabajan.Sin embargo, una bomba blindada es una bomba sin sellar, y tanto la bomba como el motor motriz están sellados en un recipiente a presión lleno del medio bombeado.
Este recipiente de presión sólo tiene un sello estático y está equipado con un grupo de alambre para proporcionar un campo magnético giratorio y conducir el rotor.Esta estructura elimina el dispositivo de sellado del eje giratorio que las bombas centrífugas tradicionales tienen, por lo que puede lograr un funcionamiento completo sin fugas.
El tipo de circulación inversa es adecuado para el transporte de líquidos que se evaporan fácilmente, y su característica es que el camino de lubricación y enfriamiento es opuesto al tipo básico,Así que se llama el tipo de circulación inversaEste tipo de bomba en sí no requiere una válvula de escape y su tubería de circulación inversa puede descargar el líquido circulante del motor en la zona de fase gaseosa del tanque de entrada de líquido.garantizar que no haya gas en las cavidades de la bomba y del motorEsta estructura es adecuada para el transporte de gases licuados de baja temperatura, como GLP, GNL y otros líquidos de baja densidad que se evaporan fácilmente
Ventajas
(1) Larga vida útil, sistema automático de equilibrio de empuje hidráulico combinado con rodamientos de carburo de silicio para obtener una larga vida útil;
(2) Alta eficiencia, diseño optimizado del motor y investigación hidráulica de alta eficiencia, logrado una excelente eficiencia energética;
(3) Alta fiabilidad, tecnología de procesamiento avanzada, equipos CNC de alta tecnología y pruebas perfectas para garantizar la estabilidad del rendimiento del producto;
(4) Monitorear el desgaste del rodamiento para realizar el monitoreo en línea y el control automático;
(5) Sellado secundario para garantizar la seguridad del medio ambiente incluso en caso de accidente.
Características
La bomba de motor enlatada está compuesta por un motor enlatado y una bomba, la superficie interior del estator y la superficie exterior del rotor están cubiertas por un metal resistente a la corrosión no magnético de paredes delgadas,Así que el enrollamiento del estator, el núcleo del rotor no será erosionado por el líquido transportador, debido a que están completamente separados.el rotor entero está sumergido en el líquido transportador, no hay partes giratorias que se extienden hacia el exterior, es una estructura sin fugas, por lo que tiene las siguientes ventajas.
(1) Sin fugas, es adecuado para el transporte de líquidos tóxicos, explosivos, inflamables, purificados y corrosivos;
(2) Sello completo, es adecuado para el transporte de líquidos que son fáciles de oxidar;
(3) Sin sellado mecánico, es adecuado para transportar líquidos de alta presión del sistema, líquidos de alto punto de fusión, líquidos de alta temperatura y líquidos de baja temperatura.
(4) Utilizando medio como lubricación, sin necesidad de grasa, sin contaminación del líquido transportado, sin necesidad de inyección y drenaje de grasa;
(5) Debido a que el motor y la bomba son integración coaxial, es ahorro de espacio, peso ligero, diseño compacto, fácil de mantener y desmontar;
(6) El motor adopta refrigeración por agua o refrigeración natural, sin ventilador, por lo que la vibración de funcionamiento es menor y el ruido es menor.
Precauciones para el uso de bombas blindadas:
1Durante el funcionamiento normal, la válvula de salida no debe cerrarse fuertemente y debe mantenerse ligeramente abierta para evitar el bloqueo de aire en la bomba.
2Está estrictamente prohibido operar sin líquido o durante más de 1 minuto para evitar daños al motor y los rodamientos.
3Se prohíbe estrictamente correr al revés durante más de 1 minuto, ya que el funcionamiento al revés puede causar un desgaste anormal de los rodamientos.
4Se prohíbe estrictamente operar en condiciones de cavitación, de lo contrario puede causar un desgaste prematuro de los rodamientos.
Parámetros
| Nombre | Tipo de producto | Flow (flujo) | Cabeza | Temperatura de funcionamiento | La energía | VISICOSIDAD: el contenido de la sustancia | Presión | El Consejo Europeo |
| LR Bomba de motor enlatada de circulación vertical inversa | LR Tipo de circulación inversa vertical | 300 m3/h | 110 metros | ️ + 120°C | 110 kW | 100 mm/s | 2.5MPa |
Tipo de circulación inversa utilizado para el transporte de gas natural licuado de GNL, gas de petróleo licuado de GLP |
Descripción del modelo
Los materiales
| El código | 4 | 5 | 6 | 7 | |
| Partes húmedas | 304 | Las demás: | 316 | Las demás: | |
| Envases | Pumpas | Temperatura alta | Con un contenido de aluminio superior a 0,9 g/m2 | ||
| Estándar | PTFE | ||||
| El motor | PTFE | ||||
| Puede | Alquilo de Hastelloy -C | Alquilo de Hastelloy -C | |||
| El eje | 304/301 | Las demás: | 316 | Las demás: | |
| En el caso de los vehículos de la categoría M2 y M3, el valor de los valores de los vehículos de la categoría M2 será igual o superior al valor de los valores de los vehículos de la categoría M3. | Estellita | ||||
| SSiC | |||||
| Cuadrantes | Resina de furano impregnada de grafito, SSiC | ||||
Dibujo seccional
Los modelos
|
- No, no es así. |
Modelo de la bomba |
Velocidad | Potencia (KW) | |||
| Se aplicarán las siguientes medidas: | 介质密度 (Densidad media) (g/cm) | |||||
| Flujo m3/h | Cabeza m | 1 | 1.35 | 1.84 | ||
| 1 | 4025R | 3.6 | 20 | 1.1 | 1.5 | 2.2 |
| 6 | 19 | 1.5 | 2.2 | 2.2 | ||
| 7.2 | 17 | 1.5 | 2.2 | 2.2 | ||
| 2 | 4025S | 7.2 | 33 | 2.2 | 3 | 5.5 |
| 12 | 29 | 3 | 3.7 | 5.5 | ||
| 14.4 | 27 | 3 | 5.5 | 6.3 | ||
| 3 | 4025T | 5.4 | 62 | 5.5 | 6.3 | 7.5 |
| 9 | 60 | 5.5 | 7.5 | 11 | ||
| 10 | 58 | 5.5 | 7.5 | 11 | ||
| 4 | 5040R | 7.2 | 17 | 1.1 | 1.5 | 2.2 |
| 12 | 15 | 1.5 | 2.2 | 3 | ||
| 13.5 | 14.5 | 1.5 | 2.2 | 3 | ||
| 5 | 5040S | 7.2 | 33 | 2.2 | 3 | 5.5 |
| 12 | 29 | 3 | 3.7 | 5.5 | ||
| 14.4 | 27 | 3 | 3.7 | 5.5 | ||
| 6 | 5040T | 10.8 | 52 | 5.5 | 7.5 | 11 |
| 18 | 49 | 6.3 | 11 | 15 | ||
| 21 | 46 | 7.5 | 11 | 15 | ||
| 7 | 5040U | 7.2 | 102 | 15 | 18.5 | 22 |
| 12 | 98 | 15 | 18.5 | 25 | ||
| 14.4 | 94 | 15 | 18.5 | 25 | ||
| 8 | Las demás: | 14.4 | 17 | 2.2 | 3 | 5.5 |
| 24 | 14 | 3 | 3.7 | 5.5 | ||
| 28.8 | 12 | 3 | 3.7 | 5.5 | ||
| 9 | Las demás: | 14.4 | 30 | 3.7 | 5.5 | 6.3 |
| 24 | 27 | 3.7 | 5.5 | 7.5 | ||
| 28.8 | 24 | 5.5 | 6.3 | 7.5 | ||
| 10 | Las demás: | 14.4 | 52 | 7.5 | 11 | 15 |
| 24 | 50 | 11 | 15 | 18.5 | ||
| 28.8 | 46 | 11 | 15 | 18.5 | ||
| 11 | 6550U | 21.6 | 86 | 18.5 | 22 | 30 |
| 36 | 80 | 18.5 | 25 | 37 | ||
| 40 | 78 | 22 | 30 | 37 | ||
|
- No, no es así. |
Modelo de la bomba |
Velocidad | Potencia (Kw) | |||
| Se aplicarán las siguientes medidas: | (Densidad media(g/cm)3) | |||||
| Flujo m3/h | Cabeza m | 1 | 1.35 | 1.84 | ||
| 12 | Las demás: | 28.8 | 15 | 3 | 5.5 | 6.3 |
| 48 | 12 | 3.7 | 5.5 | 6.3 | ||
| 55 | 10 | 3.7 | 5.5 | 6.3 | ||
| 13 | Las demás: | 36 | 30 | 6.3 | 11 | 15 |
| 60 | 22 | 7.5 | 11 | 15 | ||
| 66 | 18 | 7.5 | 11 | 15 | ||
| 14 | Las demás: | 30 | 53 | 11 | 15 | 22 |
| 50 | 50 | 15 | 18.5 | 25 | ||
| 58 | 42 | 15 | 18.5 | 25 | ||
| 15 | Las demás | 28.8 | 80 | 18.5 | 22 | 30 |
| 48 | 76 | 22 | 25 | 37 | ||
| 57.6 | 70 | 22 | 30 | 45 | ||
| 16 | 1080S | 54 | 24 | 11 | 15 | 18.5 |
| 90 | 20 | 11 | 15 | 18.5 | ||
| 102 | 16 | 11 | 15 | 18.5 | ||
| 17 | Las demás: | 60 | 50 | 22 | 30 | 37 |
| 100 | 45 | 25 | 30 | 45 | ||
| 120 | 36 | 25 | 30 | 45 | ||
| 18 | 1080U | 60 | 80 | 37 | 45 | 55 |
| 100 | 72 | 45 | 55 | 75 | ||
| 120 | 64 | 45 | 55 | 75 | ||
| 19 | Los demás: | 54 | 120 | 55 | 65 | 90 |
| 90 | 100 | 55 | 75 | 110 | ||
| 108 | 80 | 55 | 75 | 110 | ||
| 20 | 1210T | 108 | 45 | 37 | 45 | 55 |
| 180 | 38 | 45 | 45 | 75 | ||
| 200 | 35 | 45 | 45 | 75 | ||
| 21 | 1210U | 108 | 80 | 55 | 65 | 90 |
| 180 | 70 | 65 | 75 | 110 | ||
| 216 | 60 | 65 | 90 | 110 | ||
| 22 | Las demás: | 90 | 128 | 75 | 90 | 132 |
| 150 | 120 | 90 | 132 | 200 | ||
| 170 | 110 | 110 | 145 | 200 | ||
Más de 10.000+ clientes de industrias químicas, farmacéuticas, de nuevas energías, de papel de aluminio electrónico y de otras industrias han elegido los productos de RICITE (bombas de accionamiento magnético, bombas de motor enlatadas químicas, bombas dePampas de diafragma, bombas centrífugas de sellado mecánico, etc.), y Ricite (Zhejiang) Science & Technology Co., Ltd. ha participado en la edición de varias normas y especificaciones técnicas de la industria,y ganó los honores de alta tecnologíaRicite (Zhejiang) Science & Technology Co., Ltd. está comprometida con la fabricación de bombas sin fugas,y se adhiere al objetivo de desarrollar bombas de accionamiento magnético, bombas de motor enlatadas químicas y otras bombas, y persigue la innovación tecnológica y proporciona a los clientes bombas y servicios confiables, rentables y de ahorro de energía.
