Información detallada |
|||
Place of Origin | China | Nombre de la marca | RICITE |
---|---|---|---|
Model Number | B | Nombre del producto: | Bomba conservada serie del motor de B |
El color: | Rojo, azul modificado para requisitos particulares | Flujo: | 1000 m3/h |
elevación: | el 190m | La temperatura: | ~+120℃ |
El poder: | 160 kW | La viscosidad: | 100 mm/s |
Presión: | 2.5MPa | Aplicación: | petróleo, químico, farmacéutico, electrochapando |
Alta luz: | uno mismo que prepara la bomba centrífuga horizontal,bomba centrífuga horizontal,bomba gradual horizontal |

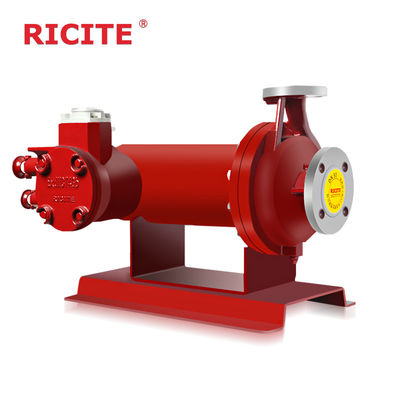

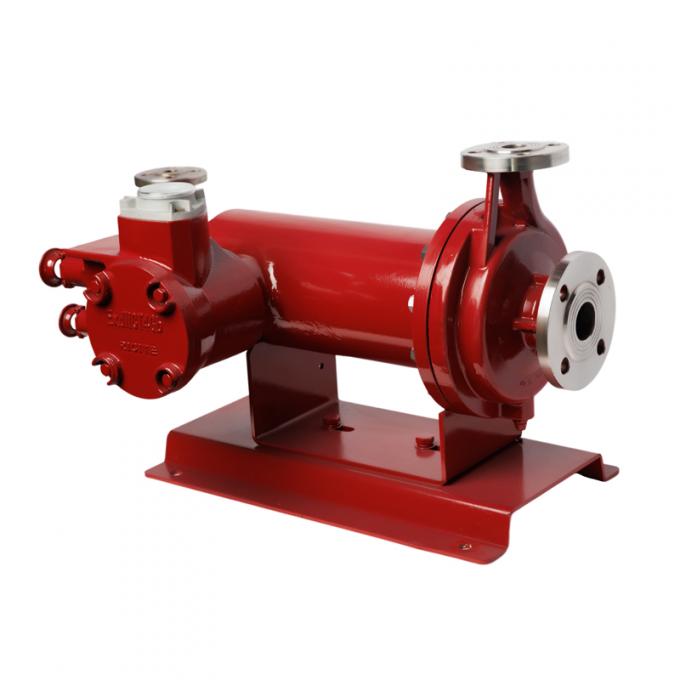

PUMPAS BÁSICAS con motor de cañón (bombas con blindaje químico de la serie B)
Descripción
La bomba de motor enlatada de la serie P es una nueva generación de bomba de motor enlatada química. Adopta un diseño estándar internacional, el caudal máximo de funcionamiento es de 1200m3/h, la cabeza máxima es de 600m,el rango de temperatura es -120-350°C, y la presión máxima del diseño del sistema es de 20 MPa.
Tipo básico (tipo estándar)
La temperatura del medio transportador no excede de 120 °C y la cabeza no excede de 100 m. Otros tipos de bombas enlatadas son variantes y mejoras del tipo básico,incluida la circulación muerta y la circulación inversaEste tipo de bomba enlatada tiene la dirección opuesta del flujo de líquido para la lubricación del rodamiento, la refrigeración y el enfriamiento del motor en comparación con el tipo básico.
Ventajas
(1) Larga vida útil, sistema automático de equilibrio de empuje hidráulico combinado con rodamientos de carburo de silicio para obtener una larga vida útil;
(2) Alta eficiencia, diseño optimizado del motor y investigación hidráulica de alta eficiencia, logrado una excelente eficiencia energética;
(3) Alta fiabilidad, tecnología de procesamiento avanzada, equipos CNC de alta tecnología y pruebas perfectas para garantizar la estabilidad del rendimiento del producto;
(4) Monitorear el desgaste del rodamiento para realizar el monitoreo en línea y el control automático;
(5) Sellado secundario para garantizar la seguridad del medio ambiente incluso en caso de accidente.
Características
La bomba de motor enlatada está compuesta por un motor enlatado y una bomba, la superficie interior del estator y la superficie exterior del rotor están cubiertas por un metal resistente a la corrosión no magnético de paredes delgadas,Así que el enrollamiento del estator, el núcleo del rotor no será erosionado por el líquido transportador, debido a que están completamente separados.el rotor entero está sumergido en el líquido transportador, no hay piezas giratorias que se extienden hacia el exterior, es una estructura sin fugas, por lo que tiene las siguientes ventajas
(1) Sin fugas, es adecuado para el transporte de líquidos tóxicos, explosivos, inflamables, purificados y corrosivos;
(2) Sello completo, es adecuado para el transporte de líquidos que son fáciles de oxidar;
(3) Sin sellado mecánico, es adecuado para transportar líquidos de alta presión del sistema, líquidos de alto punto de fusión, líquidos de alta temperatura y líquidos de baja temperatura.
(4) Utilizando medio como lubricación, sin necesidad de grasa, sin contaminación del líquido transportado, sin necesidad de inyección y drenaje de grasa;
(5) Debido a que el motor y la bomba son integración coaxial, es ahorro de espacio, peso ligero, diseño compacto, fácil de mantener y desmontar;
(6) El motor adopta refrigeración por agua o refrigeración natural, sin ventilador, por lo que la vibración de funcionamiento es menor y el ruido es menor.
Precauciones para el uso de la bomba de motor enlatada:
1Durante el funcionamiento normal, la válvula de salida no debe cerrarse fuertemente y debe mantenerse ligeramente abierta para evitar el bloqueo de aire en la bomba.
2Está estrictamente prohibido operar sin líquido o durante más de 1 minuto para evitar daños al motor y los rodamientos.
3Se prohíbe estrictamente correr al revés durante más de 1 minuto, ya que el funcionamiento al revés puede causar un desgaste anormal de los rodamientos.
4Se prohíbe estrictamente operar en condiciones de cavitación, de lo contrario puede causar un desgaste prematuro de los rodamientos.
Parámetros
NOMBRE | Tipo de producto | El flujo | Cabeza | Temperatura de funcionamiento | La energía | VISICOSIDAD: el contenido de la sustancia | Presión | El Consejo Europeo |
Bomba de motor enlatada química estándar | Se trata de la serie B. | 1000 m3/h | 190 metros | ️ + 120°C | 160 kW | 100 mm/s | 2.5MPa | Apto para un medio con una temperatura inferior a 120°C |
Descripción del modelo
Los materiales
El código | 4 | 5 | 6 | 7 | |
Partes húmedas | 304 | Las demás: | 316 | Las demás: | |
Envases | Pumpas | Temperatura alta | Con un contenido de aluminio superior a 0,9 g/m2 | ||
Estándar | PTFE | ||||
El motor | PTFE | ||||
Puede | Alquilo de Hastelloy -C | Alquilo de Hastelloy -C | |||
El eje | 304/301 | Las demás: | 316 | Las demás: | |
En el caso de los vehículos de la categoría M2 y M3, el valor de los valores de los vehículos de la categoría M2 será igual o superior al valor de los valores de los vehículos de la categoría M3. | Estellita | ||||
SSiC | |||||
Cubierta | Resina de furano impregnada de grafito, SSiC |
Dibujo seccional
Los modelos
- No, no es así. |
Modelo de la bomba |
Velocidad | Potencia (KW) | |||
Se aplicarán las siguientes medidas: | 介质密度 (Densidad media) (g/cm) | |||||
Flujo m3/h | Cabeza m | 1 | 1.35 | 1.84 | ||
1 | 4025R | 3.6 | 20 | 1.1 | 1.5 | 2.2 |
6 | 19 | 1.5 | 2.2 | 2.2 | ||
7.2 | 17 | 1.5 | 2.2 | 2.2 | ||
2 | 4025S | 7.2 | 33 | 2.2 | 3 | 5.5 |
12 | 29 | 3 | 3.7 | 5.5 | ||
14.4 | 27 | 3 | 5.5 | 6.3 | ||
3 | 4025T | 5.4 | 62 | 5.5 | 6.3 | 7.5 |
9 | 60 | 5.5 | 7.5 | 11 | ||
10 | 58 | 5.5 | 7.5 | 11 | ||
4 | 5040R | 7.2 | 17 | 1.1 | 1.5 | 2.2 |
12 | 15 | 1.5 | 2.2 | 3 | ||
13.5 | 14.5 | 1.5 | 2.2 | 3 | ||
5 | 5040S | 7.2 | 33 | 2.2 | 3 | 5.5 |
12 | 29 | 3 | 3.7 | 5.5 | ||
14.4 | 27 | 3 | 3.7 | 5.5 | ||
6 | 5040T | 10.8 | 52 | 5.5 | 7.5 | 11 |
18 | 49 | 6.3 | 11 | 15 | ||
21 | 46 | 7.5 | 11 | 15 | ||
7 | 5040U | 7.2 | 102 | 15 | 18.5 | 22 |
12 | 98 | 15 | 18.5 | 25 | ||
14.4 | 94 | 15 | 18.5 | 25 | ||
8 | Las demás: | 14.4 | 17 | 2.2 | 3 | 5.5 |
24 | 14 | 3 | 3.7 | 5.5 | ||
28.8 | 12 | 3 | 3.7 | 5.5 | ||
9 | Las demás: | 14.4 | 30 | 3.7 | 5.5 | 6.3 |
24 | 27 | 3.7 | 5.5 | 7.5 | ||
28.8 | 24 | 5.5 | 6.3 | 7.5 | ||
10 | Las demás: | 14.4 | 52 | 7.5 | 11 | 15 |
24 | 50 | 11 | 15 | 18.5 | ||
28.8 | 46 | 11 | 15 | 18.5 | ||
11 | 6550U | 21.6 | 86 | 18.5 | 22 | 30 |
36 | 80 | 18.5 | 25 | 37 | ||
40 | 78 | 22 | 30 | 37 |
- No, no es así. |
Modelo de la bomba |
Velocidad | Potencia (Kw) | |||
Se aplicarán las siguientes medidas: | (Densidad media(g/cm)3) | |||||
Flujo m3/h | Cabeza m | 1 | 1.35 | 1.84 | ||
12 | Las demás: | 28.8 | 15 | 3 | 5.5 | 6.3 |
48 | 12 | 3.7 | 5.5 | 6.3 | ||
55 | 10 | 3.7 | 5.5 | 6.3 | ||
13 | Las demás: | 36 | 30 | 6.3 | 11 | 15 |
60 | 22 | 7.5 | 11 | 15 | ||
66 | 18 | 7.5 | 11 | 15 | ||
14 | Las demás: | 30 | 53 | 11 | 15 | 22 |
50 | 50 | 15 | 18.5 | 25 | ||
58 | 42 | 15 | 18.5 | 25 | ||
15 | Las demás | 28.8 | 80 | 18.5 | 22 | 30 |
48 | 76 | 22 | 25 | 37 | ||
57.6 | 70 | 22 | 30 | 45 | ||
16 | 1080S | 54 | 24 | 11 | 15 | 18.5 |
90 | 20 | 11 | 15 | 18.5 | ||
102 | 16 | 11 | 15 | 18.5 | ||
17 | Las demás: | 60 | 50 | 22 | 30 | 37 |
100 | 45 | 25 | 30 | 45 | ||
120 | 36 | 25 | 30 | 45 | ||
18 | 1080U | 60 | 80 | 37 | 45 | 55 |
100 | 72 | 45 | 55 | 75 | ||
120 | 64 | 45 | 55 | 75 | ||
19 | Los demás: | 54 | 120 | 55 | 65 | 90 |
90 | 100 | 55 | 75 | 110 | ||
108 | 80 | 55 | 75 | 110 | ||
20 | 1210T | 108 | 45 | 37 | 45 | 55 |
180 | 38 | 45 | 45 | 75 | ||
200 | 35 | 45 | 45 | 75 | ||
21 | 1210U | 108 | 80 | 55 | 65 | 90 |
180 | 70 | 65 | 75 | 110 | ||
216 | 60 | 65 | 90 | 110 | ||
22 | Las demás: | 90 | 128 | 75 | 90 | 132 |
150 | 120 | 90 | 132 | 200 | ||
170 | 110 | 110 | 145 | 200 |
Más de 10.000+ clientes de industrias químicas, farmacéuticas, de nuevas energías, de papel de aluminio electrónico y de otras industrias han elegido los productos de RICITE (bombas de accionamiento magnético, bombas de motor enlatadas químicas, bombas dePampas de diafragma, bombas centrífugas de sellado mecánico, etc.), y Ricite (Zhejiang) Science & Technology Co., Ltd. ha participado en la edición de varias normas y especificaciones técnicas de la industria,y ganó los honores de alta tecnologíaRicite (Zhejiang) Science & Technology Co., Ltd. está comprometida con la fabricación de bombas sin fugas,y se adhiere al objetivo de desarrollar bombas de accionamiento magnético, bombas de motor enlatadas químicas y otras bombas, y persigue la innovación tecnológica y proporciona a los clientes bombas y servicios confiables, rentables y de ahorro de energía.
