Contactos: | Miss. Susan Meng |
---|---|
correo electrónico: | susanmeng@ricitepump.com |
Teléfono: | +8618217690219 |
qué aplicación: | 8618217690219 |
wechat: | +8618217690219 |
Place of Origin: | China |
Nombre de la marca: | RICITE |
Model Number: | G |
Minimum Order Quantity: | 1 set |
Packaging Details: | WOODEN CASE |
Delivery Time: | 5-8 work dayes |
Payment Terms: | L/C, T/T |
Supply Ability: | 50 sets per day |
Información detallada |
|||
Place of Origin | China | Nombre de la marca | RICITE |
---|---|---|---|
Model Number | G | Nombre del producto: | Tipo bomba conservada autocebante de G del motor |
El color: | Rojo, azul | Flujo: | 200 m3/h |
elevación: | 150 metros | La temperatura: | ~+350℃ |
El poder: | 160 kW | La viscosidad: | 100 mm/s |
Presión: | 2.5MPa | Aplicación: | petróleo, químico, farmacéutico, electrochapando |
Resaltar: | uno mismo que prepara la bomba conservada del motor,bomba conservada de China,bombas del motor de la poder |

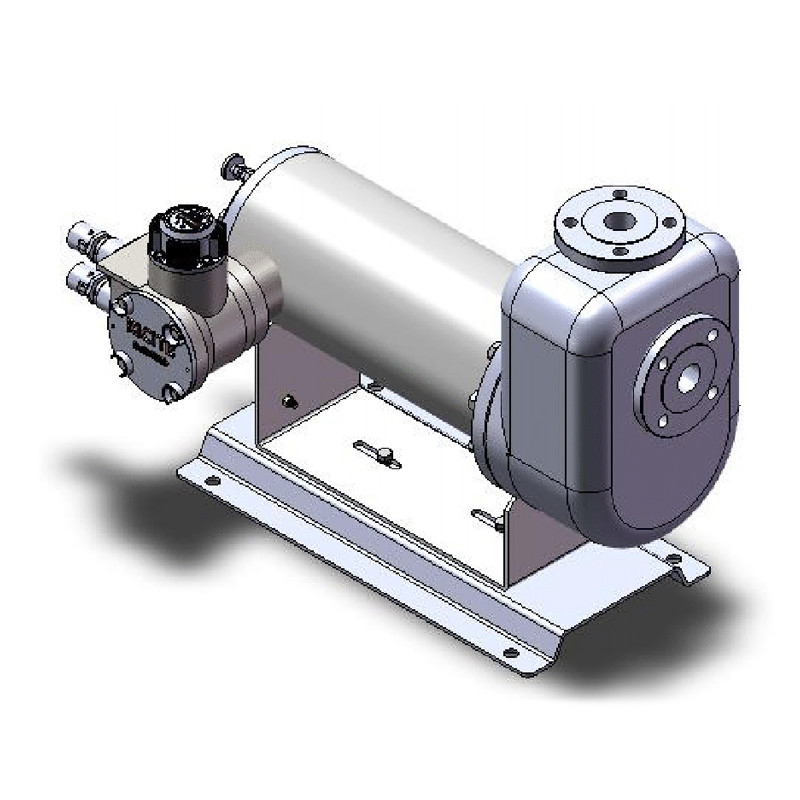

Bomba de motor enlatada de tipo G
Descripción
Tipo de amortiguación automática:La entrada de succión de la bomba es mucho más alta que el centro del impulsor.el impulsor y la cámara ampliada de la bomba están siempre llenos de líquidoLas bombas de autoencendido son especialmente adecuadas para extraer líquidos de contenedores subterráneos.
Adopta un diseño estándar internacional, el caudal de funcionamiento máximo es de 1200m3/h, la cabeza máxima es de 600m, el rango de temperatura es de -120-350°C y la presión máxima del diseño del sistema es de 20MPa.
El accionamiento de una bomba centrífuga ordinaria es conectar el eje del impulsor de la bomba con el eje eléctrico a través de un acoplamiento, de modo que el impulsor y el motor eléctrico giran juntos y trabajan.Sin embargo, una bomba de motor enlatada es una bomba sin sellar, y tanto la bomba como el motor motriz están sellados en un recipiente a presión lleno del medio bombeado.
Este recipiente de presión sólo tiene un sello estático y está equipado con un grupo de alambre para proporcionar un campo magnético giratorio y conducir el rotor.Esta estructura elimina el dispositivo de sellado del eje giratorio que las bombas centrífugas tradicionales tienen, por lo que puede lograr un funcionamiento completo sin fugas.
Ventajas
(1) Larga vida útil, sistema automático de equilibrio de empuje hidráulico combinado con rodamientos de carburo de silicio para obtener una larga vida útil;
(2) Alta eficiencia, diseño optimizado del motor y investigación hidráulica de alta eficiencia, logrado una excelente eficiencia energética;
(3) Alta fiabilidad, tecnología de procesamiento avanzada, equipos CNC de alta tecnología y pruebas perfectas para garantizar la estabilidad del rendimiento del producto;
(4) Monitorear el desgaste del rodamiento para realizar el monitoreo en línea y el control automático;
(5) Sellado secundario para garantizar la seguridad del medio ambiente incluso en caso de accidente.
Características
Principio y características estructurales de la bomba blindada
El accionamiento de una bomba centrífuga ordinaria se consigue mediante la conexión del eje del impulsor de la bomba con el eje eléctrico a través de un acoplamiento,que permite que el impulsor gire junto con el motor eléctrico para funcionarUna bomba de motor con cilindro es una bomba sin sellar, y tanto la bomba como el motor motriz están sellados en un recipiente a presión lleno del medio bombeado.y un conjunto de cables se utiliza para proporcionar un campo magnético giratorio y conducir el rotor.
Esta estructura elimina el dispositivo de sellado rotativo del eje que tienen las bombas centrífugas tradicionales, lo que la hace completamente libre de fugas.
La bomba de motor enlatada conecta la bomba y el motor entre sí, y el rotor del motor y el impulsor de la bomba están fijados en el mismo eje.La funda de blindaje se utiliza para separar el rotor y el estator del motorEl rotor opera en el medio que se transporta, y su potencia se transmite al rotor a través del campo magnético del estator.
Además, la fabricación de bombas enlatadas no es complicada,y su extremo hidráulico puede ser diseñado y fabricado de acuerdo con los tipos estructurales y las normas y especificaciones pertinentes comúnmente utilizados en bombas centrífugas.
Precauciones para el uso de la bomba de motor enlatada:
1Durante el funcionamiento normal, la válvula de salida no debe cerrarse fuertemente y debe mantenerse ligeramente abierta para evitar el bloqueo de aire en la bomba.
2Está estrictamente prohibido operar sin líquido o durante más de 1 minuto para evitar daños al motor y los rodamientos.
3Se prohíbe estrictamente correr al revés durante más de 1 minuto, ya que el funcionamiento al revés puede causar un desgaste anormal de los rodamientos.
4Se prohíbe estrictamente operar en condiciones de cavitación, de lo contrario puede causar un desgaste prematuro de los rodamientos.
Parámetros
NOMBRE | Tipo de producto | El flujo | Cabeza | Temperatura de funcionamiento | La energía | VISICOSIDAD: el contenido de la sustancia | Presión | El Consejo Europeo |
Bomba de motor enlatada de tipo G | (Serie G) Auto-primación | 200 m3/h | 150 metros | ¥ + 350°C | 160 kW | 100 mm/s | 2.5MPa |
Adecuado para bombear líquidos desde recipientes subterráneos, la carcasa de bomba de doble capa especialmente diseñada realiza el bombeo automático. |
Descripción del modelo
Los materiales
El código | 4 | 5 | 6 | 7 | |
Partes húmedas | 304 | Las demás: | 316 | Las demás: | |
Envases | Pumpas | Temperatura alta | Con un contenido de aluminio superior a 0,9 g/m2 | ||
Estándar | PTFE | ||||
El motor | PTFE | ||||
Puede | Alquilo de Hastelloy -C | Alquilo de Hastelloy -C | |||
El eje | 304/301 | Las demás: | 316 | Las demás: | |
En el caso de los vehículos de la categoría M2 y M3, el valor de los valores de los vehículos de la categoría M2 será igual o superior al valor de los valores de los vehículos de la categoría M3. | Estellita | ||||
SSiC | |||||
Cubierta | Resina de furano impregnada de grafito, SSiC |
Dibujo seccional
Los modelos
- No, no es así. |
Modelo de la bomba |
Velocidad | Potencia (KW) | |||
Se aplicarán las siguientes medidas: | 介质密度 (Densidad media) (g/cm) | |||||
Flujo m3/h | Cabeza m | 1 | 1.35 | 1.84 | ||
1 | 4025R | 3.6 | 20 | 1.1 | 1.5 | 2.2 |
6 | 19 | 1.5 | 2.2 | 2.2 | ||
7.2 | 17 | 1.5 | 2.2 | 2.2 | ||
2 | 4025S | 7.2 | 33 | 2.2 | 3 | 5.5 |
12 | 29 | 3 | 3.7 | 5.5 | ||
14.4 | 27 | 3 | 5.5 | 6.3 | ||
3 | 4025T | 5.4 | 62 | 5.5 | 6.3 | 7.5 |
9 | 60 | 5.5 | 7.5 | 11 | ||
10 | 58 | 5.5 | 7.5 | 11 | ||
4 | 5040R | 7.2 | 17 | 1.1 | 1.5 | 2.2 |
12 | 15 | 1.5 | 2.2 | 3 | ||
13.5 | 14.5 | 1.5 | 2.2 | 3 | ||
5 | 5040S | 7.2 | 33 | 2.2 | 3 | 5.5 |
12 | 29 | 3 | 3.7 | 5.5 | ||
14.4 | 27 | 3 | 3.7 | 5.5 | ||
6 | 5040T | 10.8 | 52 | 5.5 | 7.5 | 11 |
18 | 49 | 6.3 | 11 | 15 | ||
21 | 46 | 7.5 | 11 | 15 | ||
7 | 5040U | 7.2 | 102 | 15 | 18.5 | 22 |
12 | 98 | 15 | 18.5 | 25 | ||
14.4 | 94 | 15 | 18.5 | 25 | ||
8 | Las demás: | 14.4 | 17 | 2.2 | 3 | 5.5 |
24 | 14 | 3 | 3.7 | 5.5 | ||
28.8 | 12 | 3 | 3.7 | 5.5 | ||
9 | Las demás: | 14.4 | 30 | 3.7 | 5.5 | 6.3 |
24 | 27 | 3.7 | 5.5 | 7.5 | ||
28.8 | 24 | 5.5 | 6.3 | 7.5 | ||
10 | Las demás: | 14.4 | 52 | 7.5 | 11 | 15 |
24 | 50 | 11 | 15 | 18.5 | ||
28.8 | 46 | 11 | 15 | 18.5 | ||
11 | 6550U | 21.6 | 86 | 18.5 | 22 | 30 |
36 | 80 | 18.5 | 25 | 37 | ||
40 | 78 | 22 | 30 | 37 |
- No, no es así. |
Modelo de la bomba |
Velocidad | Potencia (Kw) | |||
Se aplicarán las siguientes medidas: | (Densidad media(g/cm)3) | |||||
Flujo m3/h | Cabeza m | 1 | 1.35 | 1.84 | ||
12 | Las demás: | 28.8 | 15 | 3 | 5.5 | 6.3 |
48 | 12 | 3.7 | 5.5 | 6.3 | ||
55 | 10 | 3.7 | 5.5 | 6.3 | ||
13 | Las demás: | 36 | 30 | 6.3 | 11 | 15 |
60 | 22 | 7.5 | 11 | 15 | ||
66 | 18 | 7.5 | 11 | 15 | ||
14 | Las demás: | 30 | 53 | 11 | 15 | 22 |
50 | 50 | 15 | 18.5 | 25 | ||
58 | 42 | 15 | 18.5 | 25 | ||
15 | Las demás | 28.8 | 80 | 18.5 | 22 | 30 |
48 | 76 | 22 | 25 | 37 | ||
57.6 | 70 | 22 | 30 | 45 | ||
16 | 1080S | 54 | 24 | 11 | 15 | 18.5 |
90 | 20 | 11 | 15 | 18.5 | ||
102 | 16 | 11 | 15 | 18.5 | ||
17 | Las demás: | 60 | 50 | 22 | 30 | 37 |
100 | 45 | 25 | 30 | 45 | ||
120 | 36 | 25 | 30 | 45 | ||
18 | 1080U | 60 | 80 | 37 | 45 | 55 |
100 | 72 | 45 | 55 | 75 | ||
120 | 64 | 45 | 55 | 75 | ||
19 | Los demás: | 54 | 120 | 55 | 65 | 90 |
90 | 100 | 55 | 75 | 110 | ||
108 | 80 | 55 | 75 | 110 | ||
20 | 1210T | 108 | 45 | 37 | 45 | 55 |
180 | 38 | 45 | 45 | 75 | ||
200 | 35 | 45 | 45 | 75 | ||
21 | 1210U | 108 | 80 | 55 | 65 | 90 |
180 | 70 | 65 | 75 | 110 | ||
216 | 60 | 65 | 90 | 110 | ||
22 | Las demás: | 90 | 128 | 75 | 90 | 132 |
150 | 120 | 90 | 132 | 200 | ||
170 | 110 | 110 | 145 | 200 |
Más de 10.000+ clientes de industrias químicas, farmacéuticas, de nuevas energías, de papel de aluminio electrónico y de otras industrias han elegido los productos de RICITE (bombas de accionamiento magnético, bombas de motor enlatadas químicas, bombas dePampas de diafragma, bombas centrífugas de sellado mecánico, etc.), y Ricite (Zhejiang) Science & Technology Co., Ltd. ha participado en la edición de varias normas y especificaciones técnicas de la industria,y ganó los honores de alta tecnologíaRicite (Zhejiang) Science & Technology Co., Ltd. está comprometida con la fabricación de bombas sin fugas,y se adhiere al objetivo de desarrollar bombas de accionamiento magnético, bombas de motor enlatadas químicas y otras bombas, y persigue la innovación tecnológica y proporciona a los clientes bombas y servicios confiables, rentables y de ahorro de energía.
