Lugar de origen | China | Nombre de la marca | RICITE |
---|---|---|---|
Número de modelo | RMI-FT | Nombre del producto: | RMD Fluoropolímero-alineó la bomba centrífuga de la impulsión magnética |
El color: | Rojo, Azul personalizado | calibre: | 32 a 300 mm |
Flujo: | 3.2-1000m3/h | elevación: | los 8-150m |
La temperatura: | -20℃ - +150℃ (modifique para requisitos particulares como ℃ needed+150 - ℃ +350) | Presión: | 0-1.6Mpa (1.6-30Mpa modificado para requisitos particulares según las necesidades) |
El poder: | 1.1-315KW | Aplicación: | petróleo, productos químicos, farmacéuticos, galvanizado |
Alta luz: | bomba centrífuga 1000 m3/h,bomba centrífuga 1,5 caballos de fuerza |

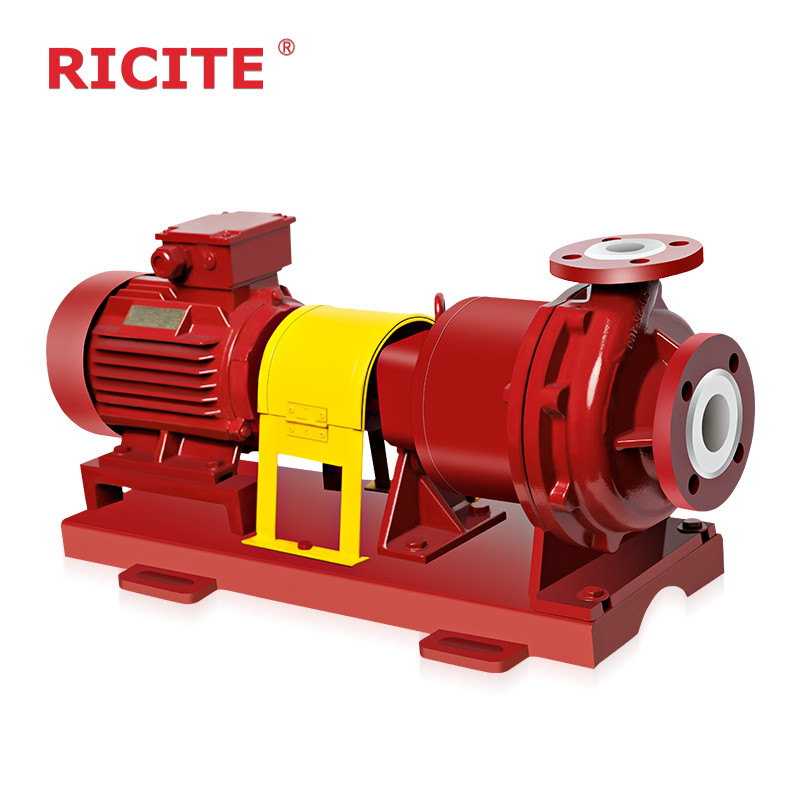

RMI bomba centrífuga de conducción magnética revestida con fluoropolímero
Descripción
Fluorine lined magnetic pump is a new type of pump that applies modern magnetic mechanics principles and utilizes the magnetic transmission of permanent magnets to achieve contactless transmission of torqueCuando el motor hace girar el rotor exterior (es decir, el acero magnético exterior), la línea de fuerza magnética pasa a través de la funda de aislamiento para impulsar el rotor interno (es decir, el acero magnético externo).el acero magnético interno) y el impulsor para girar sincrónicamenteLos componentes del flujo de paso están todos hechos de fluoroplásticos, que pueden transportar cualquier concentración (fuerza) de ácido, alcalino para medios corrosivos como oxidantes,la funda de aislamiento está hecha de materiales especiales con propiedades mecánicas de alta resistencia, eliminando el fenómeno de la corriente de remolino magnético en la bomba magnética.y la fuga del sello del eje de la bomba de transmisión mecánica se resuelve por completo.
Características
1El revestimiento de la bomba, el impulsor y la lata están hechos de PFA/FEP termo resistente, sin precipitación de impurezas, adecuado para el transporte de fluidos químicos de alta pureza y altamente corrosivos;
2. El marco de la bomba está hecho de hierro dúctil, y las bridas siguen estándares, alta resistencia mecánica, puede soportar una carga pesada de la tubería;
3Las piezas mojadas están revestidas con material PFA/FEP, canal de flujo suave, rendimiento hidráulico superior, menor pérdida de fricción hidráulica y alta eficiencia;
4El eje, la funda del rodamiento, el rotor y el estator están todos hechos de SSiC, con características de alta dureza, alta resistencia al desgaste y alta resistencia a la corrosión.
5.El diseño de ranura espiral única del orificio interno de la manga de rodamiento hace la lubricación del rodamiento plano más conveniente y más fácil de quitar el calor generado por la fricción durante el funcionamiento;
6. se añade una lata de inserción a la lata, para que pueda soportar una mayor presión del sistema y pueda eliminar el calor generado por la corriente de remolino magnético causada por la funda metálica;
7Los imanes interiores y exteriores están hechos de materiales NdFeB y samario cobalto, y la superficie del imán es tan alta como 3600 gauss,que puede transmitir sin problemas el par del motor al impulsor, y no resbalará en condiciones de gran caudal, y también puede evitar que el rotor del impulsor entre en contacto con el anillo de empuje trasero,así evitar la fusión de las partes de fluoropolímero debido al calor generado por la ficción, y garantizar el funcionamiento estable de la bomba magnética en aplicaciones de alta corrosión;
8. Toda la bomba adopta una estructura de retroalimentación, fácil de mantener y reemplazar partes, y no hay necesidad de desmontar la tubería.
Ventajas
La ventaja es el uso de accionamiento magnético interno y externo indirecto, eliminando por completo el sello del eje de las bombas centrífugas tradicionales.La funda de acero inoxidable y la funda de aislamiento de material fluoroplástico se utilizan entre los campos magnéticos internos y externos para aislar completamenteEs más fiable para el transporte de líquidos inflamables, explosivos, volátiles y valiosos, y evita verdaderamente el trabajo de mantenimiento durante el uso.
Aplicación
La bomba magnética revestida con fluoropolímero es adecuada para transportar un medio altamente corrosivo sin partículas sólidas, a una temperatura inferior a 150 °C, como el ácido sulfúrico, el ácido clorhídrico, el ácido nítrico,Alcalinos fuertes, agua regia, ácido fluorhídrico, oxidante fuerte, agente reductor, etc. Se utiliza ampliamente en química, petróleo, refinación de petróleo, energía nuclear, productos químicos, galvanizado, electrólisis, poliéster,FertilizanteLas industrias farmacéuticas, nucleares, etc., son ideales para suministrar líquidos altamente tóxicos, inflamables, explosivos y purificados.
Modelo de codificación
Parámetros
NOMBRE | Tipo de producto | El flujo | Cabeza | Temperatura de trabajo | La energía | Velocidad | Día de las Flanges | El Consejo Europeo |
Pampas de accionamiento magnético con revestimiento de fluoropolímero | Indicador RMI | 1.8 a 400 m3/h | Entre 8 y 80 m | -20 ~ 150 °C | 0.12-132kw | Se aplicarán las siguientes medidas: | 12 a 200 mm | Para requisitos especiales puede ser personalizado |
Los modelos
Modelo | - ¿ Qué? | H. | No | El | Potencia del eje | NPSH | Potencia del motor (kW) | |||
Viscosidad del medio ((g/cm3) | ||||||||||
el volumen de agua | L/s | - ¿ Qué? | r/min | % | En kW | - ¿ Qué? | 1 | 1.35 | 1.84 | |
32 a 25 a 25 | 2.4 4 4.8 |
0.67 1.11 1.33 |
20.6 20 18 |
2900 | 24 30 28 |
0.56 0.73 0.84 |
2.5 2.5 3.0 |
0.75 | 1.1 | 1.5 |
32 a 25 a 160 | 2.4 4 4.8 |
0.67 1.11 1.33 |
33 32 30 |
2900 | 20 26 23 |
1.08 1.34 1.71 |
2.5 2.5 3.0 |
2.2 | 3 | 4 |
32 a 25 a 200 | 2.4 4 4.8 |
0.67 1.11 1.33 |
52.5 50 48 |
2900 | 18 20 19 |
1.91 2.72 3.30 |
2.5 2.5 3.0 |
4 | 5.5 | 7.5 |
40 a 25 a 120 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
16 15 13.5 |
2900 | 35 42 40 |
0.47 0.61 0.70 |
2.5 2.5 3.0 |
0.75 | 1.1 | 1.5 |
40-25-125 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
18.5 17.5 16 |
2900 | 28 36 33 |
0.68 0.83 1.00 |
2.5 2.5 3.0 |
1.1 | 1.5 | 2.2 |
40 a 25 a 160 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
34.5 32 28 |
2900 | 25 23 28 |
1.42 1.66 2.06 |
2.5 2.5 3.0 |
3 | 4 | 5.5 |
40 a 25 a 200 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
52.5 50 48 |
2900 | 26 28 27 |
2.08 3.06 3.66 |
2.5 2.5 3.0 |
5.5 | 7.5 | 11 |
40-32-115 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
16 15 13.5 |
2900 | 35 42 40 |
0.47 0.61 0.70 |
2.5 2.5 3.0 |
0.75 | 1.1 | 1.5 |
40-32-145 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
26 25 22.5 |
2900 | 31 42 44 |
0.76 0.95 1.20 |
2.5 2.5 3.0 |
1.5 | 2.2 | 3 |
40-40-125 | 3.78 6.3 7.56 |
1.05 1.75 2.10 |
18.5 17.5 16 |
2900 | 28 36 33 |
0.68 0.83 1.00 |
2.5 2.5 3.0 |
1.1 | 1.5 | 2.2 |
50 a 32 a 125 | 7.5 12.5 15 |
2.08 3.47 4.17 |
22 20 18.5 |
2900 | 45 56 52 |
1.00 1.22 1.45 |
2.5 2.5 3.0 |
1.5 | 2.2 | 3 |
50 a 32 a 160 | 7.5 12.5 15 |
2.08 3.47 4.17 |
34.5 32 29 |
2900 | 33 44 45 |
2.14 2.48 2.63 |
2.5 2.5 3.0 |
3 | 4 | 5.5 |
50 a 32 a 200 | 7.5 12.5 15 |
2.08 3.47 4.17 |
52.5 50 48 |
2900 | 28 35 30 |
3.83 4.87 6.54 |
2.5 2.5 3.0 |
7.5 | 11 | 15 |
50 a 32 a 250 | 7.5 12.5 15 |
2.08 3.47 4.17 |
82 80 78.5 |
2900 | 24 32 34 |
6.98 8.51 9.43 |
2.5 2.5 3.0 |
15 | 18.5 | 22 |
50-40-125 | 7.5 12.5 15 |
2.08 3.47 4.17 |
22 20 18.5 |
2900 | 45 56 52 |
1.00 1.22 1.45 |
2.5 2.5 3.0 |
1.5 | 2.2 | 3 |
50-40-160 | 7.5 12.5 15 |
2.08 3.47 4.17 |
34.5 32 29 |
2900 | 33 44 45 |
2.14 2.48 3.02 |
2.5 2.5 3.0 |
3 | 4 | 5.5 |
65-40 y 200 | 15 25 30 |
4.17 6.94 8.33 |
53 50 47 |
2900 | 36 48 47 |
6.02 7.10 8.18 |
2.5 2.5 3.0 |
11 | 15 | 18.5 |
65-40 y 250 | 15 25 30 |
4.17 6.94 8.33 |
81.2 80 78.4 |
2900 | 33 45 47 |
10.06 12.11 13.64 |
2.5 2.5 3.0 |
18.5 | 22 | 30 |
65-50-125 | 15 25 30 |
4.17 6.94 8.33 |
22 20 18.5 |
2900 | 45 55 50 |
2.00 2.48 3.02 |
2.5 2.5 3.0 |
4 | 5.5 | 7.5 |
Modelo | - ¿ Qué? | H. | No | El | Potencia del eje | NPSH | Potencia del motor (kW) | |||
Viscosidad del medio (g/cm3) | ||||||||||
el volumen de agua | L/s | - ¿ Qué? | r/min | % | En kW | - ¿ Qué? | 1 | 1.35 | 1.84 | |
65-50-150 | 12 20 24 |
3.33 5.56 6.67 |
27 25 23 |
2900 | 42 52 48 |
2.10 2.62 3.13 |
2.5 2.5 3.0 |
4 | 5.5 | 7.5 |
65-50-160 | 15 25 30 |
4.17 6.94 8.33 |
34.2 32 30 |
2900 | 44 55 52 |
3.18 3.96 4.72 |
2.5 2.5 3.0 |
5.5 | 7.5 | 11 |
80 a 50 a 200 | 30 50 60 |
8.33 13.89 16.67 |
53 50 45.2 |
2900 | 44 58 56 |
9.85 11.75 13.20 |
3.0 3.0 3.5 |
15 | 18.5 | 30 |
80-50 a 250 | 30 50 60 |
8.33 13.89 16.67 |
83.5 80 75 |
2900 | 45 53 55 |
15.15 20.55 22.27 |
3.0 3.0 3.5 |
30 | 37 | 45 |
80-65-125 | 30 50 60 |
8.33 13.89 16.67 |
22.5 20 17.6 |
2900 | 54 65 59 |
3.41 4.19 4.88 |
3.0 3.0 3.5 |
7.5 | 11 | 15 |
80-65-160 | 30 50 60 |
8.33 13.89 16.67 |
34 32 28.4 |
2900 | 50 62 58 |
5.56 7.03 8.01 |
3.0 3.0 3.5 |
11 | 15 | 18.5 |
100-65-200 | 60 100 120 |
16.67 27.78 33.33 |
56 59 57 |
2900 | 56 59 57 |
15.31 23.07 27.51 |
4.0 4.0 4.5 |
30 | 37 | 45 |
100-65-250 | 60 100 120 |
16.67 27.78 33.33 |
45 53 51 |
2900 | 45 53 51 |
31.21 41.09 47.72 |
4.0 4.0 4.5 |
55 | 75 | 90 |
100 a 80 a 125 | 60 100 120 |
16.67 27.78 33.33 |
58 69 65 |
2900 | 58 69 65 |
6.48 7.90 8.10 |
3.0 3.0 3.5 |
11 | 15 | 18.5 |
100 a 80 a 160 | 60 100 120 |
16.67 27.78 33.33 |
56 65 62 |
2900 | 56 65 62 |
10.22 13.42 14.77 |
3.0 3.0 3.5 |
18.5 | 22 | 30 |
125-100 a 125 | 96 160 192 |
26.67 44.44 53.33 |
56 65 52 |
2900 | 56 65 62 |
10.56 13.42 14.35 |
3.0 3.0 3.5 |
18.5 | 22 | 30 |
125-100 a 160 | 96 160 192 |
26.67 44.44 53.33 |
60 68 32 |
2900 | 60 68 63 |
15.70 20.52 23.52 |
3.0 3.0 3.5 |
30 | 37 | 45 |
125-100-200 | 96 160 192 |
26.67 44.44 53.33 |
56 65 60 |
2900 | 56 65 60 |
25.67 33.50 40.07 |
4.5 4.5 5.0 |
45 | 55 | 75 |
125-100 a 250 | 96 160 192 |
26.67 44.44 53.33 |
57 68 66 |
2900 | 57 68 66 |
41.26 51.24 57.81 |
3.7 4.5 5.5 |
75 | 90 | 110 |
150 a 125 a 250 | 120 200 240 |
33.33 55.56 66.67 |
62 73 70 |
1450 | 62 73 70 |
13.07 14.92 16.80 |
3.0 3.0 3.5 |
22 | 30 | 37 |
150 a 125 a 315 | 120 200 240 |
33.33 55.56 66.67 |
57 68 65 |
1450 | 57 68 65 |
20.63 25.62 28.65 |
3.0 3.0 3.5 |
37 | 45 | 55 |
150 a 125 a 400 | 120 200 240 |
33.33 55.56 66.67 |
49 58 54 |
1450 | 49 58 54 |
38.00 46.93 53.23 |
3.0 3.0 3.5 |
75 | 90 | 110 |
200 a 150 a 250 | 240 400 460 |
66.67 111.11 127.78 |
58 70 66 |
1450 | 58 70 66 |
25.91 31.11 34.15 |
4.0 4.0 4.5 |
45 | 55 | 75 |
200 a 150 a 315 | 240 400 460 |
66.67 111.11 127.78 |
58 70 66 |
1450 | 58 70 66 |
39.65 49.78 55.97 |
4.0 4.0 4.5 |
75 | 90 | 110 |
200 a 150 a 400 | 240 400 460 |
66.67 111.11 127.78 |
58 72 69 |
1450 | 58 72 69 |
62.86 75.62 85.30 |
4.0 4.0 4.5 |
90 | 110 | 132 |
Observaciones: Para obtener más información, póngase en contacto con las ventas.
Resistencia a la corrosión
Resistencia a la corrosiónDatos obtenidos | |||||||
Mediano |
Concentración ≤ % |
Temperatura | Mediano |
Concentración ≤ % |
Temperatura | ||
≤ 25 °C | ≤ 95% | ≤ 25% | ≤ 95°C | ||||
H2SO4 | 98 | √ | √ | El COH | 50 | √ | √ |
HNO3 | √ | × | H2H2O | √ | √ | ||
HCL | √ | √ | Ba (OH) 2 | 50 | √ | √ | |
H3PO4 | √ | √ | Mg (OH) 3 | √ | √ | ||
HF* | √ | √ | AL ((OH) 3 | √ | √ | ||
HBr | √ | √ | LiOH | √ | √ | ||
Hola, muchachos. | √ | √ | C1H2O | √ | √ | ||
ácido cianurohidrógeno | √ | √ | Br2 | √ | √ | ||
H2SO3 | √ | √ | I12 | √ | √ | ||
HNO2 | √ | √ | NH3 | √ | √ | ||
HCLO* | √ | √ | El CH30H | √ | √ | ||
HCL04 y sus derivados | √ | √ | Se trata de una mezcla de agua | √ | √ | ||
H2CrO4 | 80 | √ | √ | C4H100 | √ | √ | |
Agua regia* | √ | √ | HCHO | √ | √ | ||
El CH3COOH | √ | √ | CH3CHO | √ | √ | ||
HCOOH | √ | √ | C4H8C120 | √ | √ | ||
Se trata de una mezcla de hidróxido de carbono | √ | √ | C6H7N | √ | √ | ||
C5H1002 | √ | √ | El CH3C1 | √ | √ | ||
C18H3402 | √ | √ | El CH2CL2 | √ | √ | ||
C6H5COOH | √ | √ | C2H4CL2 | √ | √ | ||
NaOH | 50 | √ | √ | C2H4CL4 | √ | √ | |
indica una buena resistencia a la corrosión; × indica algunos grados de corrosión; * indica que se deben seleccionar materiales; No marcado indica que cualquier concentración es aceptable. |
