Bomba centrífuga con accionamiento magnético para líquidos con punto de destello bajo

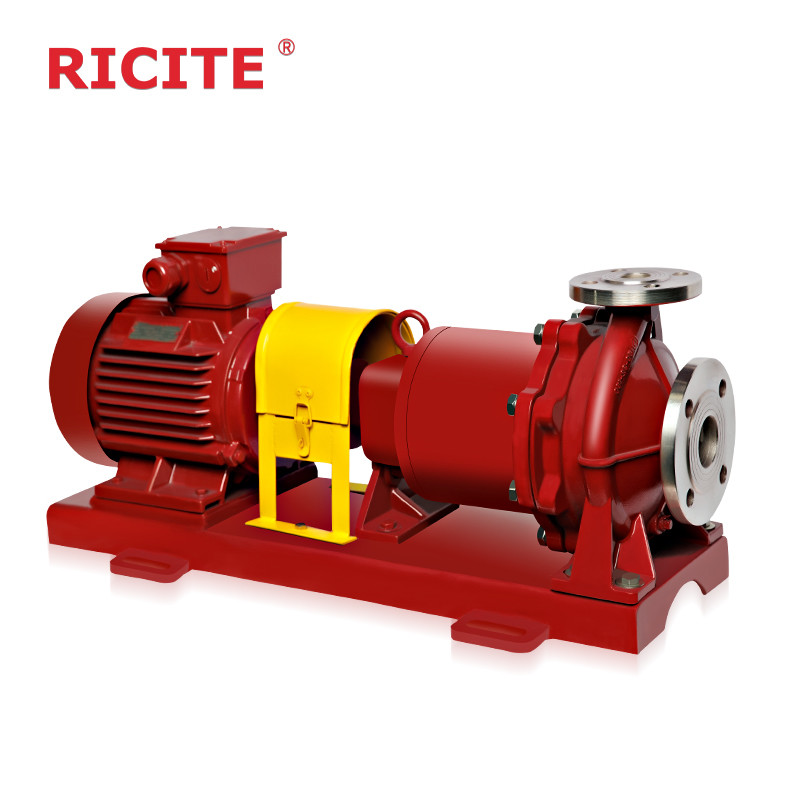

RMI de acero inoxidable de accionamiento magnético bomba centrífuga

Descripción

Indicador RMILa bomba magnética de acero inoxidable es un tipo de bomba que utiliza transmisión magnética, que puede separar el motor del cuerpo de la bomba,evitar el problema de las fugas de líquido en el sello de las bombas tradicionalesSe compone principalmente de dispositivos de conducción, rotores magnéticos, carcasas de sellado, sellos estáticos y otras partes.

Su principio de funcionamiento es utilizar la transmisión magnética para convertir la rotación del motor eléctrico en la rotación del cuerpo de la bomba.el motor eléctrico hace girar el rotor magnético externo, y a través de la inducción del campo magnético, el rotor magnético interno del rotor impulsa el cuerpo de la bomba a girar.el problema de fugas de los sellos dinámicos puede evitarse, evitando así las fugas de fluidos y la contaminación del medio ambiente.

En general, las bombas magnéticas de acero inoxidable tienen un excelente rendimiento de sellado y pueden evitar fugas de fluidos, por lo que se utilizan ampliamente en industrias con altos requisitos de fugas de fluidos y contaminación.

Aplicación

RMI serie bomba de accionamiento magnético es adecuado para el petróleo, química, farmacéutica, galvanizado, alimentos, películas e impresión, tratamiento de agua, defensa nacional, y otras industrias,es la bomba ideal para transportar combustible, explosivos, agresivos, tóxicos, purificados y diversos fluidos corrosivos.

Las partes mojadas de la bomba de accionamiento magnético de la serie RMI están hechas de acero inoxidable y estas bombas son adecuadas para transportar medio con una presión no superior a 1,6 MPa, temperatura no superior a 120 °C,y viscosidad no superior a 30x 10-6 mz V / SPor favor, póngase en contacto con las ventas para obtener más apoyo si la presión es superior a 1,6MPa, o la temperatura excede los 120 grados, o necesita chaleco térmico, etc.

Características estructurales de edición de transmisión

Imán permanente

El imán permanente hecho de materiales magnéticos permanentes de tierras raras tiene un amplio rango de temperatura de funcionamiento (-45-400 °C), alta Coercividad, buena anisotropía en la dirección del campo magnético,y sin desmagnetizar cuando los polos están cerca el uno del otroEs una buena fuente de campo magnético.

Cubierta de aislamiento

Cuando se utiliza la funda de aislamiento metálico, la funda de aislamiento se encuentra en un campo magnético sinusoidal alternado,y la corriente de Eddy se induce en la sección perpendicular a la dirección de la línea de la fuerza magnética y se convierte en calorLa expresión para la corriente de remolino es: donde Pe - corriente de remolino; K - constante; N - velocidad nominal de la bomba; T - torque de transmisión magnética; F - presión dentro del espaciador;D - Diámetro interno de la funda del espaciador- La resistencia eléctrica de un material; - La resistencia a la tracción del material.y la reducción de las corrientes de remolino sólo se puede considerar desde aspectos tales como F y DLa selección de materiales no metálicos con alta resistividad y resistencia para fabricar manchas de aislamiento tiene un efecto significativo en la reducción de las corrientes de remolino.

Flujo del fluido de refrigeración y lubricación

Cuando la bomba esté en funcionamiento, se utilizará una pequeña cantidad de líquido para limpiar y enfriar el espacio anillado entre el rotor magnético interno y la funda de aislamiento.así como el par de fricción del rodamiento deslizanteEl caudal del líquido de refrigeración es generalmente del 2% al 3% del caudal de diseño de la bomba, y el área de separación anular entre el rotor magnético interno y la funda de aislamiento genera un alto calor debido a las corrientes de remolino.Cuando el lubricante de enfriamiento no sea suficiente o el orificio de lavado no sea liso o bloqueado, provocará que la temperatura del medio sea superior a la temperatura de trabajo del imán permanente, perdiendo gradualmente el magnetismo del rotor magnético interno,y causando que el motor magnético falleCuando el medio es agua o líquido a base de agua, el aumento de temperatura en el área de la brecha anular puede mantenerse en 3-5 °C.el aumento de la temperatura en el área de separación anular puede mantenerse entre 5 y 8 °C.

rodamiento deslizante

Los materiales utilizados para los rodamientos deslizantes de bombas magnéticas incluyen grafito impregnado, PTFE lleno, cerámica de ingeniería, etc. Debido a la excelente resistencia al calor, resistencia a la corrosión,y resistencia a la fricción de las cerámicas de ingeniería, los rodamientos deslizantes de las bombas magnéticas están hechos principalmente de cerámica de ingeniería.el espacio libre del rodamiento no debe ser demasiado pequeño para evitar accidentes de retención del eje.

Debido al hecho de que los rodamientos deslizantes de la bomba magnética se lubrican con el medio transportado,Se deben seleccionar diferentes materiales para fabricar rodamientos basados en diferentes medios y condiciones de funcionamiento..

Características

1, CFD (Computational Fluid Dynamics) diseño de componentes hidráulicos, amplio canal de flujo, alta eficiencia, bajo rendimiento NPSHr, menor fuerza radial.

2Las piezas mojadas están moldeadas por molde de fundición preciso, pared interna lisa del canal de flujo y alta eficiencia.

3. Elija NdFeB de alto rendimiento (borón de hierro de neodimio) y SmCo (cobalto de samario) imanes permanentes para garantizar un par magnético suficiente.

4. baja corriente de remolino puede diseñar, por lo que la eficiencia de la bomba es mayor.

5Diseño de piezas modulares, fácil de mantener.

6. rodamiento plano y el eje adoptado alta resistencia al desgaste, alta resistencia a la corrosión SSiC, diseño de estructura de posicionamiento de doble rodamiento único, con estructura de lubricación dinámica,para garantizar el rendimiento estable y prolongar la vida útil.

7- Diseño especial de lubricación y refrigeración: el medio de transporte se utiliza para eliminar el calor generado por la corriente de remolino en la lata y lubricar el rodamiento plano,para que la fuerza axial de la bomba pueda equilibrar automáticamente y garantizar el funcionamiento seguro de la bomba.

8La lata está hecha de acero inoxidable de alta calidad con tecnología avanzada, drena el medio completamente (cuando se detiene para reparar) y vacía automáticamente (cuando se reinicia).

9Se puede añadir una chaqueta térmica, una chaqueta de enfriamiento o una chaqueta de alta temperatura si se requiere.

Las condiciones de los productos:

El código del modelo:

Modelos:

Más de 10.000+ clientes de industrias químicas, farmacéuticas, de nuevas energías, de papel de aluminio electrónico y de otras industrias han elegido los productos de RICITE (bombas de accionamiento magnético, bombas de motor enlatadas químicas, bombas dePampas de diafragma, bombas centrífugas de sellado mecánico, etc.), y Ricite (Zhejiang) Science & Technology Co., Ltd. ha participado en la edición de varias normas y especificaciones técnicas de la industria,y ganó los honores de alta tecnologíaRicite (Zhejiang) Science & Technology Co., Ltd. está comprometida con la fabricación de bombas sin fugas,y se adhiere al objetivo de desarrollar bombas de accionamiento magnético, bombas de motor enlatadas químicas y otras bombas, y persigue la innovación tecnológica y proporciona a los clientes bombas y servicios confiables, rentables y de ahorro de energía.
